混凝土表面涂装的四大结构介绍

混凝土表面涂料是一个完整的涂装结构，通常由腻子、封闭层、中间层和面层组成，每一层都负担着各自的重要作用。

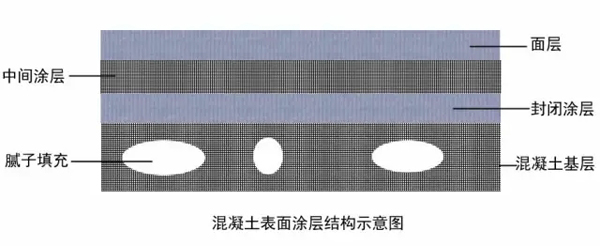

混凝土表面涂装的四大结构

腻子

腻子的作用是填补表面缺陷和构件的轮廓线，提高表面的平整度，以达到表面强度和美观性。用于混凝土结构填补的腻子要求有着良好的刮涂性、抗收缩性和抗流挂性能。对于封闭层和中间层有着良好的附着力。常用的环氧、聚氨酯和丙烯酸类。

封闭层

无论钢筋混凝土的质量如何好，微孔总是存在的。为了封闭住这些微孔，堵住腐蚀介质的渗透，就必须使用封闭层进行打底。由于新浇的混凝土呈高碱性，封闭层必须有着很好的抗碱性能。常用的有环氧清漆、丙烯酸抗碱底漆以及聚氨酯请漆等。

环氧淸漆，使用液态环氧树脂和渗透性强的溶剂，可以起到封闭涂料的作用，填充表面孔隙，对后道涂层形成良好的基础，还可以黏结混凝土的灰尘，避免黏结力受损。为了得到良好使用效果，使用前必须估计稀释的程度。实际稀释剂的需要量由温度、施工表面情况、混凝土类型和施工技术决定。另外实际理论涂布率是无法按一般涂料用量的方法来计算的。根据混凝土表面粗糙度表面空隙率和施工方法计算。如果体积固体分含量(%VS)为50%时，一般实际使用量大约为14m2/L。有些环氧清漆的体积固体分含量可能比较小，只有30%，那么实际使用量大约为10m2/L。环氧清漆的用量不能过多，以刚好能封闭住混凝土表面为宜，这可从封闭涂料面的光泽度来判断，如果表面有光泽，说明用量过多，有时需磨去表面光泽层。

中间层

中间层位于封闭层和面层之间，起着承上启下的作用。它可以增加涂层体系的厚度，增加面层与封闭层的附着力。所以中间层要和封闭层与面层有着很好的相容性。常用中间层有环氧涂料、聚氨酯涂料、丙烯酸聚合物涂料等。

面层

表面层是整个涂装体系的最外层，也是涂装体系中最为重要的一层，它赋予桥梁美丽的色彩，更为重要的是它决定着涂层体系的耐老化和防腐性能。目前常用的面层涂料根据其耐候性能排列，主要有含氟树脂涂料、丙烯酸改性脂肪族聚氨酯面漆和丙烯酸面漆。

 来源：双师涂料
