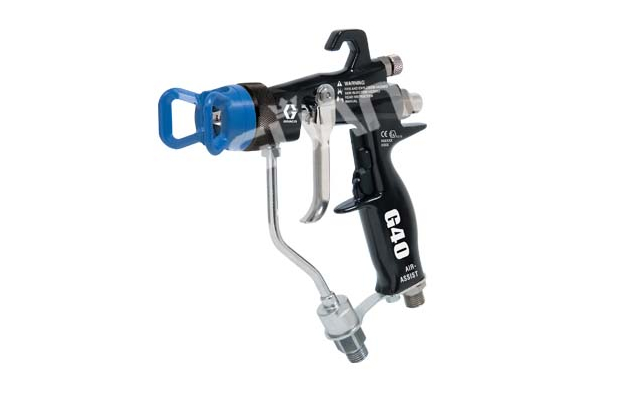

G40 中压空气辅助喷枪

简介:喷嘴使流体形成扇形喷型，正如传统的无气喷嘴那样。

型号:G40

累计浏览:24478次

G15 和 G40 辅助喷枪使用最高质量的组件，持久耐用，旨在最大限度提高效率和质量。非常适合木材制品和一般金属应用！AAF喷嘴系列的设计是为了实现温和喷涂及提高传输效率。
● 空气辅助式无气喷枪将无气喷涂与空气喷涂两种概念结合在一起。
● 喷嘴使流体形成扇形喷型，正如传统的无气喷嘴那样。从空气帽射出的空气进一步使流体雾化并使涂料的喷束分叉完全雾化到喷型中，从而形成更为均匀的喷型。
● 可通过喷型调节阀调整喷型宽度。

回到顶部

规格参数

编号	24C855	24C856
枪体材质	铸铝制
阀座材质	碳钢	碳钢
球座材质	碳钢	碳钢
空气帽	249180(无定位销）
选配喷嘴类型	AAM，AAF或GG4系列
涂料粘度材料(建议)	高粘度材料	高粘度高流量
流体过滤器	100目
最大流体工作压力	4000 psi（280bar，28Mpa）
最大工作空气压力	100psi(7bar,0.7Mpa)
空气入口尺寸	1/4-18 npsm(R1/4-19)复合外螺纹
流体进口尺寸	1/4-18 npsm
重量	16oz（450g）

● AAF 精饰型喷嘴系列——适用于 AA 系列空气帽（ G15/G40喷枪）

带预喷口的精饰型喷嘴，用于要求高品质涂层的中低压应用，有助于雾化剪切包括水性涂料及清漆在内的稀薄材料。

喷嘴类型	口径 in.(mm)	流体输出，流体盎司/ 分(lpm)		距离为 12 英寸(305mm)时的最大喷幅宽度
喷嘴类型	口径 in.(mm)	600 psi (4.1Mpa, 41 bar)	1000 psi (7.0 Mpa, 70 bar)	6-8 (200)	8-10 (250)	10-12 (300)	12-14 (350)
AAF喷嘴	0.011 (0.279)	9.5 (0.28)	12.5 (0.37)	310	410	510	610
	0.013 (0.330)	12.0 (0.35)	16.0 (0.47)	312	412	512	612
	0.015 (0.381)	16.0 (0.47)	21.0 (0.62)		414	514	614
	0.017 (0.432)	20.0 (0.59)	26.5 (0.78)		416	516	616

● AAF喷嘴部件号以偶数结尾，为除 AAM 和 GG4 之外的新增系列，从以上表格中订购所需喷嘴（部件号 AAFXXX）。

● 预喷口可降低压力设计值，低流量和低气压流体雾化，减少过喷，提高输送效率，同时延长喷嘴寿命。

● 喷嘴与气雾化帽结合使用时可进行柔性喷涂，减少了内部空间，可防止材料在喷嘴上积聚，使作业更清洁。

AAM与及GG4 喷嘴系列——适用于 AA 系列空气帽（ G15/G40喷枪）

喷嘴类型	口径in.(mm)	流体输出流体盎司/ 分(lpm)		距离为 12 英寸(305mm)时的最大喷幅宽度
喷嘴类型	口径in.(mm)	600psi (4.1 Mpa,41 bar)	1000psi (7.0 Mpa,70 bar)	2-4 (100)	4-6 (150)	6-8 (200)	8-10 (250)	10-12 (300)
A A M (GG4) 喷嘴	† 0.007 (0.178)	4.0 (0.1)	5.2 (0.15)	107	207	307
	† 0.009 (0.229)	7.0 (0.2)	9.1 (0.27)	109	209	309	409	509
	† 0.011 (0.279)	10.0 (0.3)	13.0 (0.4)	111	211	311	411	511
	0.013 (0.330)	13.0 (0.4)	16.9 (0.5)		213	313	413	513
	0.015 (0.381)	17.0 (0.5)	22.0 (0.7)		215	315	415	515
	0.017 (0.432)	22.0 (0.7)	28.5 (0.85)		217	317	417	517
	0.019 (0.483)	28.0 (0.8)	36.3 (1.09)		219	319	419	519
	0.021 (0.533)	35.0 (1.0)	45.4 (1.36)			321	421	521
	0.023 (0.584)	40.0 (1.2)	51.9 (1.56)				423	523
	0.025 (0.635)	50.0 (1.5)	64.8 (1.94)				425
	0.027 (0.686)	58.5 (1.7)	75.8 (2.27)					527
	0.029 (0.737)	68.0 (1.9)	88.2 (2.65)
	0.031 (0.787)	78.0 (2.2)	101.1 (3.03)				431
	0.033 (0.838)	88.0 (2.5)	114.1 (3.42)
	0.035 (0.889)	98.0 (2.8)	127.1 (3.81)				435
	0.037 (0.940)	108.0 (3.1)	140.0 (4.20)
	0.039 (0.991)	118.0 (3.4)	153.0 (4.59)					539

喷嘴类型	口径in.(mm)	流体输出流体盎司/ 分(lpm)		距离为 12 英寸(305mm)时的最大喷幅宽度
喷嘴类型	口径in.(mm)	600psi (4.1 Mpa,41 bar)	1000psi (7.0 Mpa,70 bar)	12-14 (350)	14-16 (400)	16-18 (450)	18-20 (500)
A A M (GG4) 喷嘴	† 0.007 (0.178)	4.0 (0.1)	5.2 (0.15)
	† 0.009 (0.229)	7.0 (0.2)	9.1 (0.27)
	† 0.011 (0.279)	10.0 (0.3)	13.0 (0.4)	611
	0.013 (0.330)	13.0 (0.4)	16.9 (0.5)	613	713
	0.015 (0.381)	17.0 (0.5)	22.0 (0.7)	615	715	815
	0.017 (0.432)	22.0 (0.7)	28.5 (0.85)	617	717	817	917
	0.019 (0.483)	28.0 (0.8)	36.3 (1.09)	619	719	819	919
	0.021 (0.533)	35.0 (1.0)	45.4 (1.36)	621	721	821	921
	0.023 (0.584)	40.0 (1.2)	51.9 (1.56)	623	723		923
	0.025 (0.635)	50.0 (1.5)	64.8 (1.94)	625	725
	0.027 (0.686)	58.5 (1.7)	75.8 (2.27)	627		825
	0.029 (0.737)	68.0 (1.9)	88.2 (2.65)	629		827
	0.031 (0.787)	78.0 (2.2)	101.1 (3.03)	631
	0.033 (0.838)	88.0 (2.5)	114.1 (3.42)	633
	0.035 (0.889)	98.0 (2.8)	127.1 (3.81)			833
	0.037 (0.940)	108.0 (3.1)	140.0 (4.20)		737
	0.039 (0.991)	118.0 (3.4)	153.0 (4.59)	639		839

AAM 精细表面涂饰喷嘴建议在中、低压下高质量表面涂饰应用中使用，从以上表格中订购所需喷嘴（部件号 AAMXXX）。
GG4 工业喷嘴建议在高压下高磨损应用中使用。从以上表格中订购所需喷嘴（部件号 GG4XXX）。
所有的喷嘴均可与G40 型喷枪（249242）配用。
†这些喷嘴尺寸包括一个 150 目的喷嘴过滤器。
