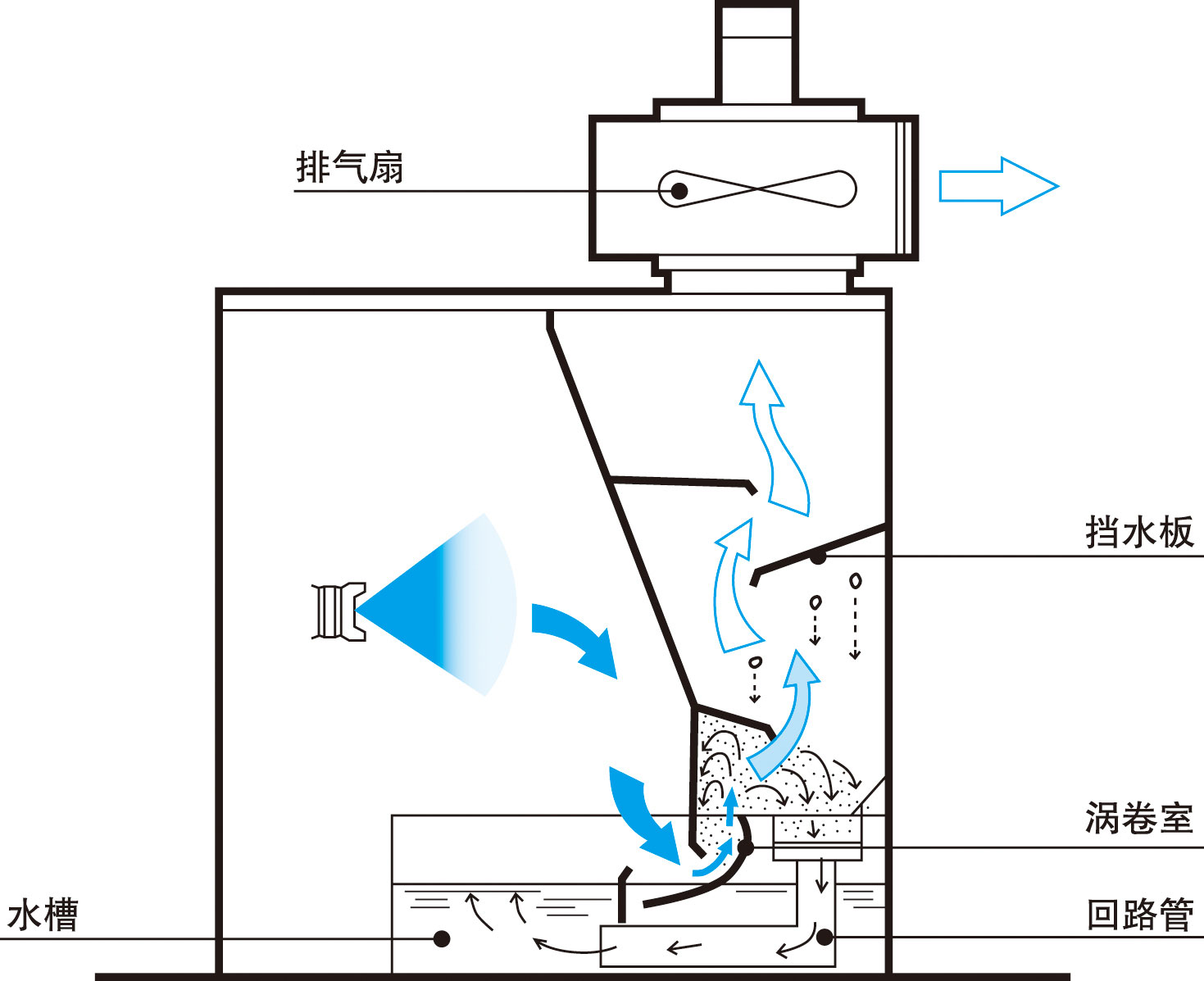

■ 收集原理:
含涂料废渣的空气通过排气风机被高速吸收到涡卷室中。通过涡卷室的离心力使涂料废渣从空气中分离出来，并遇到水份被捕集。而水流被挡水板挡住，以防止从排气风扇处排出。然后，涂料废渣和水通过回路管全部回到水槽。

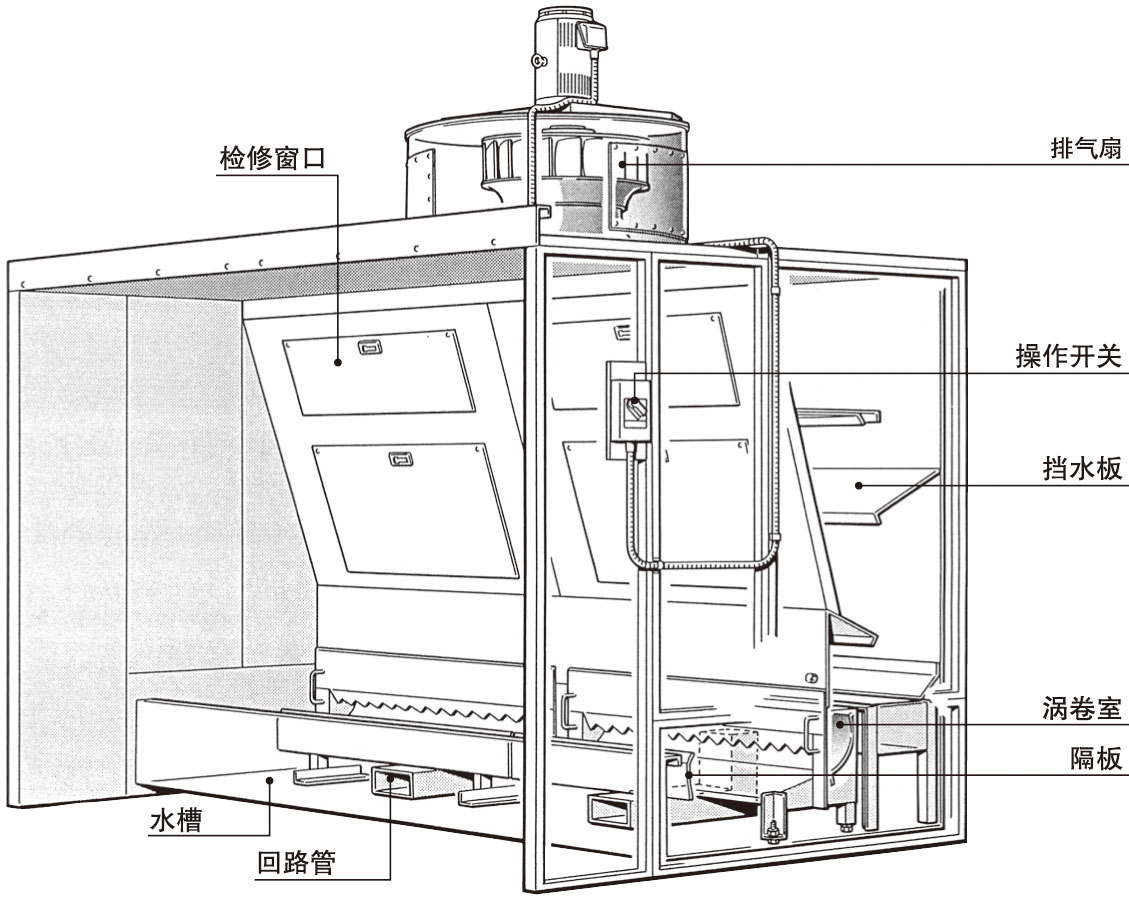

■ 结构图:
|
项目 |
型号 |
|||||
|
VB-15D |
VB-20D |
VB-25D |
VB-30D |
VB-40D |
||
|
捕集率（％） |
三聚氰胺涂料 |
97(参考值) |
||||
|
硝基漆 |
96(参考值) |
|||||
|
丙烯酸涂料 |
93(参考值) |
|||||
|
聚氨脂涂料 |
95(参考值) |
|||||
|
噪音 |
前面 1.5m |
84 |
84 |
85 |
86 |
88 |
|
侧面 1.5m |
79 |
76 |
78 |
80 |
84 |
|
|
排气 |
种类 |
涡轮风机(马达直接式) |
||||
|
号数 |
#3 |
#4 |
#4 |
#4 |
#4 1/2 |
|
|
风量 (m3/min) |
110 |
145 |
180 |
215 |
290 |
|
|
马达型号 |
全封闭外扇形 380v 4P |
|||||
|
输出(kW) |
3.7 |
5.5 |
11 |
|||
|
喷房点检窗 |
2处 |
4处 |
||||
|
喷房涂装色 |
N-7.5(灰色) |
|||||
|
水量(L) |
890 |
1195 |
1480 |
1780 |
2365 |
|
|
主体重量(kg) |
640 |
740 |
850 |
880 |
1200 |
|
|
运行重量(kg) |
1530 |
1935 |
2330 |
3320 |
3565 |
|
尺寸：
|
项目 |
型号 |
|||||
|
VB-15D |
VB-20D |
VB-25D |
VB-30D |
VB-40D |
||
|
喷房 |
正面宽度(W) |
1500 |
2000 |
2500 |
3000 |
4000 |
|
总进深(D) |
2000 |
|||||
|
水槽进深 |
1500 |
|||||
|
进高(h) |
2000 |
|||||
|
整体高度(H) |
2890 |
2890 |
2995 |
2995 |
3100 |
|
|
排气 |
风机中心的高度(H1) |
2357 |
2357 |
2385 |
2385 |
2412 |
|
B |
390 |
460 |
460 |
460 |
500 |
|
|
C |
437 |
510 |
510 |
510 |
550 |
|
|
E |
285 |
325 |
325 |
325 |
364 |
|
|
法兰内框尺寸(F×G) |
572×386 |
652×441 |
652×441 |
652×441 |
730×496 |
|
