节约时间 — 无需螺丝刀进行拆装
可迅速更换不同喷嘴 — 无需拆装喷嘴座
定位销设计确保喷嘴牢固地置于喷嘴座内
对于苛刻的应用场合，最大工作压力可达7250psi(500bar,50.0MPa)
适用于Xtreme™ 喷涂机和XTR® 无气喷枪

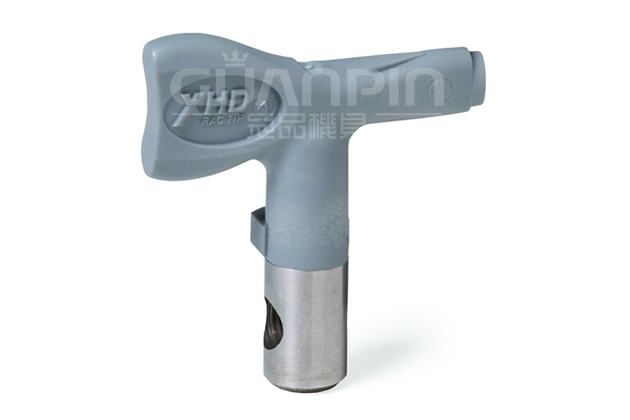

新型XHD耐磨型喷嘴系列(部件号XHD XXX) —— 适用于无气手动喷枪XTR-5 XTR-7系列喷嘴座
|
口径 in.(mm) |
流体输出 流体盎司/分(lpm) |
距离为 12 英寸(305mm)时的最大喷幅宽度 | ||||||||
|
2000 psi (13.8Mpa, 138 bar) |
2-4 (51-102) |
4-6 (102-152) |
6-8 (152-203) |
8-10 (203-254) |
10-12 (254-305) |
12-14 (305-356) |
14-16 (356-406) |
16-18 (406-457) |
18-20 (457-508) |
|
| 0.007(0.178) |
0.05(0.20) |
107 | 307 | |||||||
| 0.009(0.229) |
0.09(0.33) |
109 | 209 | 309 | 409 | 509 | 609 | |||
| 0.011(0.279) |
0.12(0.49) |
111 | 211 | 311 | 411 | 511 | 611 | 711 | ||
| 0.013(0.330) |
0.18(0.69) |
113 | 213 | 313 | 413 | 513 | 613 | 713 | 813 | |
| 0.015(0.381) |
0.24(0.91) |
115 | 215 | 315 | 415 | 515 | 615 | 715 | 815 | |
| 0.017(0.432) |
0.31(1.17) |
117 | 217 | 317 | 417 | 517 | 617 | 717 | 817 | |
| 0.019(0.483) |
0.38(1.47) |
119 | 219 | 319 | 419 | 519 | 619 | 719 | 819 | |
| 0.021(0.533) |
0.47(1.79) |
121 | 221 | 321 | 421 | 521 | 621 | 721 | 821 | |
| 0.023(0.584) |
0.57(2.15) |
323 | 423 | 523 | 623 | 723 | 823 | 923 | ||
| 0.025(0.635) |
0.67(2.54) |
225 | 325 | 425 | 525 | 625 | 725 | 825 | ||
| 0.027(0.686) |
0.74(2.96) |
227 | 327 | 427 | 527 | 627 | 727 | 827 | 927 | |
| 0.029(0.737) |
0.90(3.42) |
229 | 429 | 529 | 629 | 729 | 829 | |||
| 0.031(0.787) |
1.03(3.90) |
231 | 331 | 431 | 531 | 631 | 731 | 831 | 931 | |
| 0.033(0.838) |
1.17(4.42) |
433 | 533 | 633 | 733 | 833 | 933 | |||
| 0.035(0.889) | 1.31(4.98) | 235 | 435 | 535 | 635 | 735 | 835 | 935 | ||
| 0.037(0.940) |
1.47(5.56) |
437 | 537 | 637 | 737 | 837 | 937 | |||
| 0.039(0.991) |
1.63(6.18) |
139 | 239 | 439 | 539 | 639 | 739 | 839 | 939 | |
| 0.041(1.041) |
1.8(6.83) |
441 | 541 | 641 | 741 | 841 | ||||
| 0.043(1.092) |
1.98(7.51) |
443 | 543 | 643 | 743 | 843 | ||||
| 0.045(1.143) |
2.17(8.23) |
445 | 545 | 645 | ||||||
| 0.047(1.197) |
2.37(8.98) |
447 | 547 | 647 | 747 | 847 | ||||
| 0.049(1.245) |
2.58(9.76) |
449 | 549 | 649 | 749 | |||||
| 0.051(1.295) |
2.79(10.57) |
451 | 551 | 651 | 751 | 851 | ||||
| 0.053(1.350) |
3.05(11.41) |
553 | 753 | |||||||
| 0.055(1.400) |
3.25(12.29) |
455 | 555 | 655 | 755 | 855 | ||||
| 0.057(1.448) |
3.49(13.20) |
557 | 657 | |||||||
| 0.059(1.499) |
3.74(14.14) |
459 | 659 | |||||||
| 0.061(1.549) |
4.0(15.12) |
461 | 561 | 661 | 761 | 861 | ||||
|
0.063(1.600) |
4.26(16.13) |
463 | 663 | 863 | ||||||
| 0.065(1.651) |
4.53(17.17) |
465 | 565 | 665 | ||||||
| 0.067(1.702) |
4.82(18.24) |
467 | 567 | 667 | 767 | 867 | ||||
| 0.069(1.753) |
5.11(19.34) |
669 | ||||||||
| 0.071(1.803) |
5.41(20.48) |
471 | 571 | 671 | 771 | |||||
| 0.075(1.905) |
6.04(22.85) |
475 | 575 | 675 | ||||||
| 0.081(2.057) | 7.04(26.66) | 481 | ||||||||
用于喷涂高固含量等填充材料，具有耐磨、涂层品质高的特点，特别适用于桥梁、储油站、钢结构、屋顶等涂装工程。
所有XHD喷嘴仅与XHD喷嘴座和XHD密封件配套使用。
