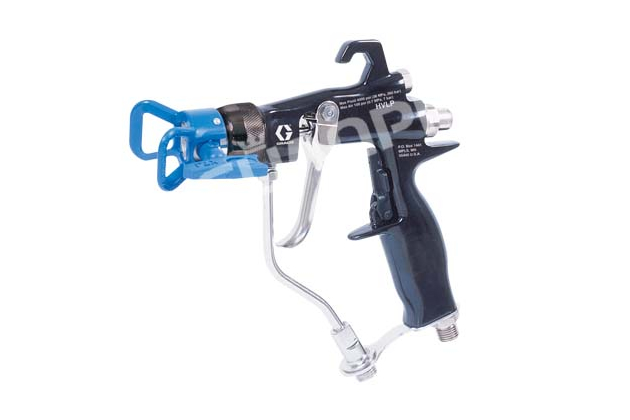

G40 RAC 中压空气辅助喷枪

简介:G40 RAC 带有反向自清洁喷嘴，配备RAC喷嘴，可防止频繁喷嘴堵塞，从而缩短停机时间。工作压力为4000psi的高压喷枪。

型号:G40 RAC

累计浏览:15614次

G15 和 G40 辅助喷枪使用最高质量的组件，持久耐用，旨在最大限度提高效率和质量。非常适合木材制品和一般金属应用！AAF喷嘴系列的设计是为了实现温和喷涂及提高传输效率。
● 空气辅助式无气喷枪将无气喷涂与空气喷涂两种概念结合在一起。
● 喷嘴使流体形成扇形喷型，正如传统的无气喷嘴那样。从空气帽射出的空气进一步使流体雾化并使涂料的喷束分叉完全雾化到喷型中，从而形成更为均匀的喷型。
● 可通过喷型调节阀调整喷型宽度。

回到顶部

规格参数

编号	24C857
枪体材质	铸铝制
阀座材质	碳钢
球座材质	碳钢
空气帽	24C921(RAC帽,带有反向自洗清洁喷嘴)
选配喷嘴类型	RAC 或LTX系列
涂料粘度材料(建议)	高粘度材料
流体过滤器	100目
最大流体工作压力	4000 psi（280bar，28Mpa）
最大工作空气压力	100psi(7bar,0.7Mpa)
空气入口尺寸	1/4-18 npsm(R1/4-19)复合外螺纹
流体进口尺寸	1/4-18 npsm
重量	16oz（450g）

RAC X标准型喷嘴系列（部件号LTXXXX)

喷嘴类型	口径in.(mm)	流体输出流体盎司/ 分(lpm)	距离为 12 英寸(305mm)时的最大喷幅宽度
喷嘴类型	口径in.(mm)	2000 psi (13.8Mpa, 138 bar)	2-4 (51-102)	4-6 (102-152)	6-8 (152-203)	8-10 (203-254)	10-12 (254-305)	12-14 (305-356)	14-16 (356-406	16-18 (406-457)
LTX 标准型喷嘴	0.009 (0.229)	11.2 (0.33)	109	209	309	409	509
	0.011 (0.279)	16.6 (0.49)	111	211	311	411	511	611
	0.013 (0.330)	23.3 (0.69)		213	313	413	513	613
	0.015 (0.381)	30.8 (0.91)	115	215	315	415	515	615
	0.017 (0.432)	39.5 (1.17)		217	317	417	517	617		817
	0.019 (0.483)	49.7 (1.47)		219	319	419	519	619		819
	0.021 (0.533)	60.5 (1.79)		221	321	421	521	621	721	821
	0.023 (0.584)	72.7 (2.15)			323	423	523	623	723
	0.025 (0.635)	85.9 (2.54)		225	325	425	525	625
	0.027 (0.686)	100.0 (2.96)		227	327	427	527	627		827
	0.029 (0.737)	115.6 (3.42)			329	429	529	629	729
	0.031 (0.787)	131.8 (3.90)		231	331	431	531	631		831
	0.033 (0.838)	149.4 (4.42)				433	533	633		833
	0.035 (0.889)	168.4 (4.98)		235	335	435	535	635	735	835

● 所有RAC X喷嘴仅与RAC X喷嘴座和RAC X密封件配套使用。

Fine Finish RAC X精饰型喷嘴系列（部件号 FFTXXX）

喷嘴类型	口径in.(mm)	流体输出流体盎司/ 分(lpm)	距离为 12 英寸(305mm)时的最大喷幅宽度
喷嘴类型	口径in.(mm)	2000 psi (13.8Mpa, 138 bar)	2-4 (51-102)	4-6 (102-152)	6-8 (152-203)	8-10 (203-254)	10-12 (254-305)	12-14 (305-356)
FFT 精饰型喷嘴	0.008 (0.203)	0.07 (0.26)	108	208	308
	0.010 (0.254)	0.11 (0.41)	110	210	310	410	510
	0.012 (0.305)	0.15 (0.59)	112	212	312	412	512	612
	0.014 (0.356)	0.21 (0.80)		214	314	414	514	614
